PADS是西门子旗下Mentor公司开发的EDA工具，用来进行PCB设计。本文Step by Step介绍了PADS Layout如何完成一款简单PCB的设计。图文并茂适用于初学者入门PADS Layout。阅读完全文所需时间约5分钟。
一个完整的PCB设计流程如下图所示。
其主要分为：①建库（封装设计），②导入网表，③设计规格设置，④布局及评审，⑤PCB布线，⑥检查/修改，⑦输出资料（Gerber、位号坐标钢网等）。
本文详细讲解了②、③、⑤、⑥这几步，让初学者可以快速上手PADS Layout软件。建库和输出资料如果知友感兴趣将另文贴出。

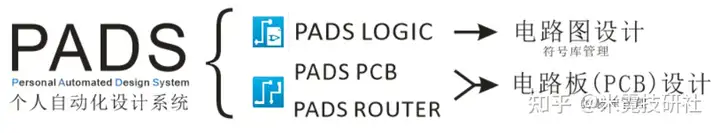

PADS安装过程自行百度，推荐使用PADS9.5 及以上版本，三合一精简版就已经够用。安装完成后会出现三个快捷方式：

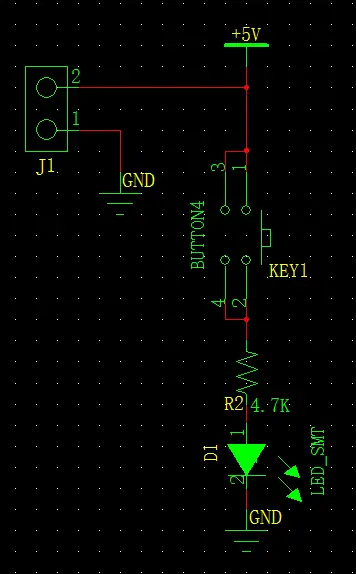

PADS LOGIC用于电路图设计，PADS PCB和PADS ROUTER用于电路板（PCB）设计。使用PADS LOGIC画好的电路如下图所示：
电路简介：
这是一个简单的按键开关电路。座子J1接入电源，按键KEY1按下后LED灯亮。不按按键时LED灯灭。
打开PADS Layout软件。
因为PADS不同版本的差异或者由其他软件设计的电路图（国外经常使用Cadence设计电路图然后导入到PADS Layout中进行PCB设计），这里采用导入网表方式打开PCB文件。

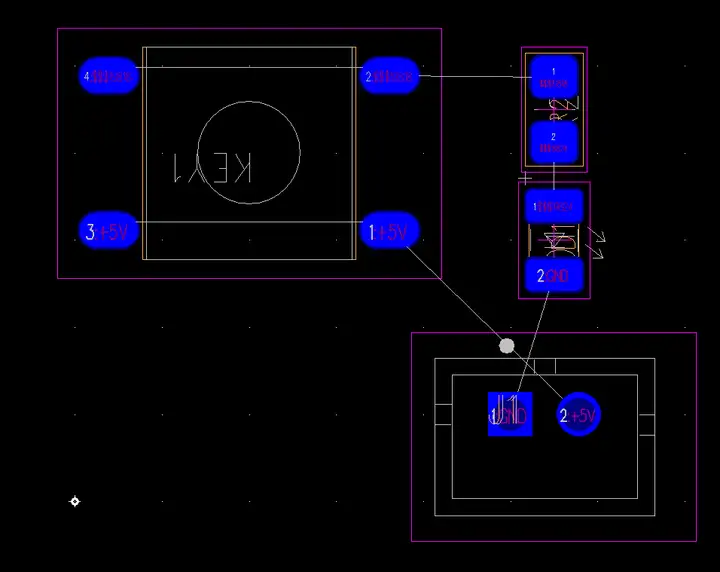

File→import导入T01.asc文件（文末附下载）后如下图显示。
打开后，应当先设置原点，原点表明了X轴Y轴的基准点，所有元器件的位置都是以原点为参考点，那么PADS Layout中如何设置原点？

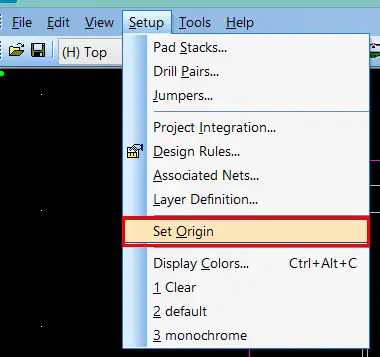

很简单，菜单栏Setup→Set Origin设置原点
左键点击网格任意一点即可设置原点。
接下来将教会你如何设置设计规格？比如最小线宽、线距等参数。

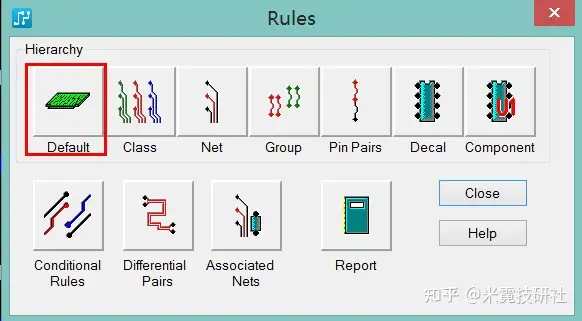

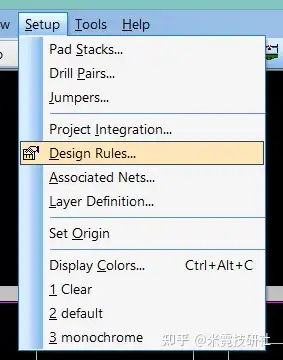

在Setup→Design Rules…
点击Default

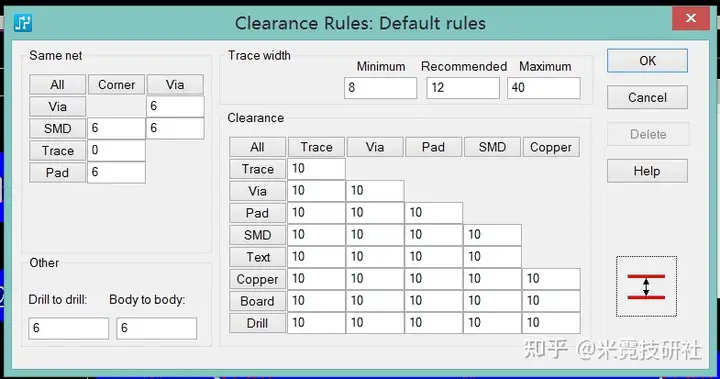

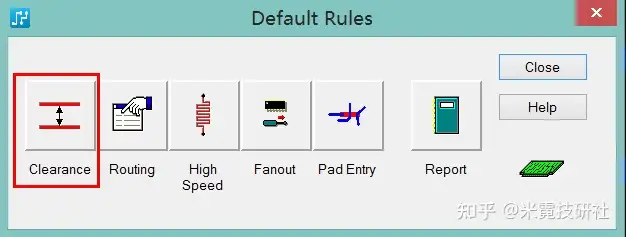

点击Clearance
将Clearance各项值设置为10后点击OK
由此，完成了设计规格的设置。但是是否会有疑问，设置的只有数值没有单位，究竟设置了多大？
接下来需要知道软件的单位设置，以及如何设置栅格。

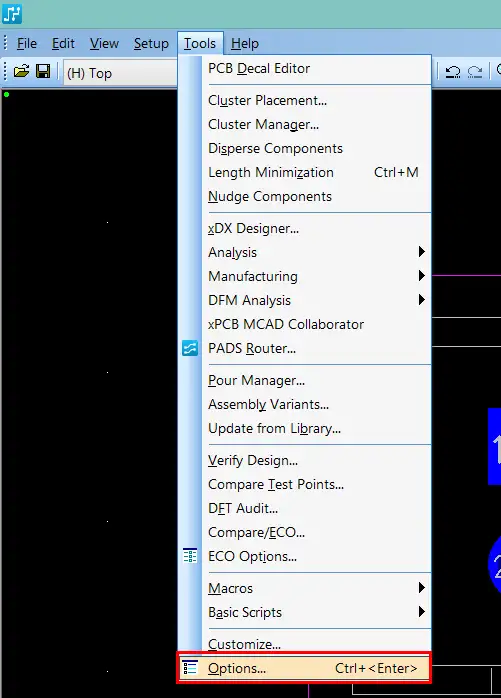

Tools→Options或者直接Ctrl+Enter

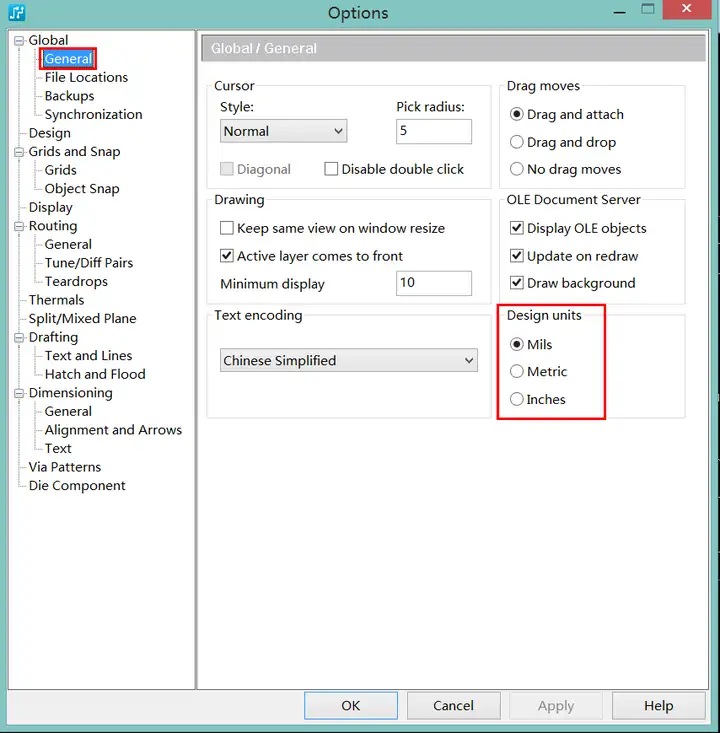

Global→General下Design units即为设置的单位。
Mils为英制密尔，Metric为公制毫米，Inches为英制英尺。
单位换算小知识：1mil =0.0254mm；1inch=1000mil。
Tips: 默认单位设置为Mils，如果需要切换也可使用无模命令 UMM设置为毫米，UM设置为密尔。什么是无模命令，这里留下印象后文会讲。

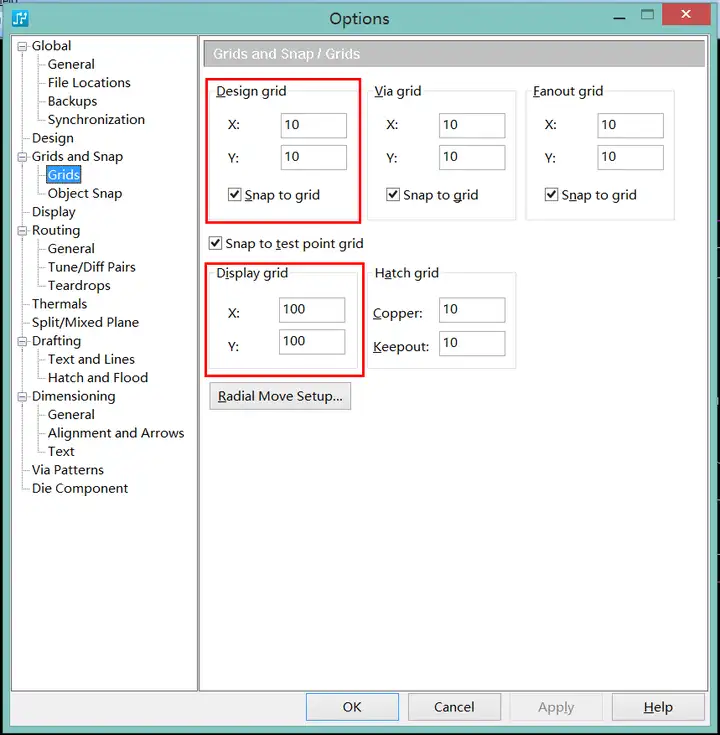

Grids and Snap→Grids将设计栅格设置为X为10，Y为10；设计栅格为挪动器件、过孔和走线时最小挪动单位。
显示栅格设置为X为100，Y为100。显示栅格为显示出来的栅格。一般设置为100。

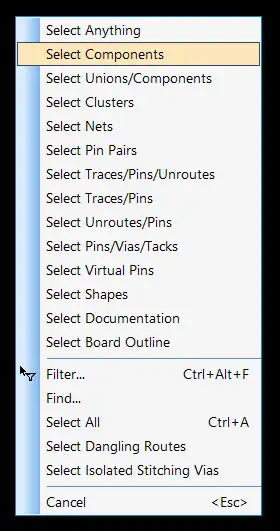

鼠标右键选择Select Components选择器件
然后左键点击就可以选择元器件。选中的元器件将高亮显示。

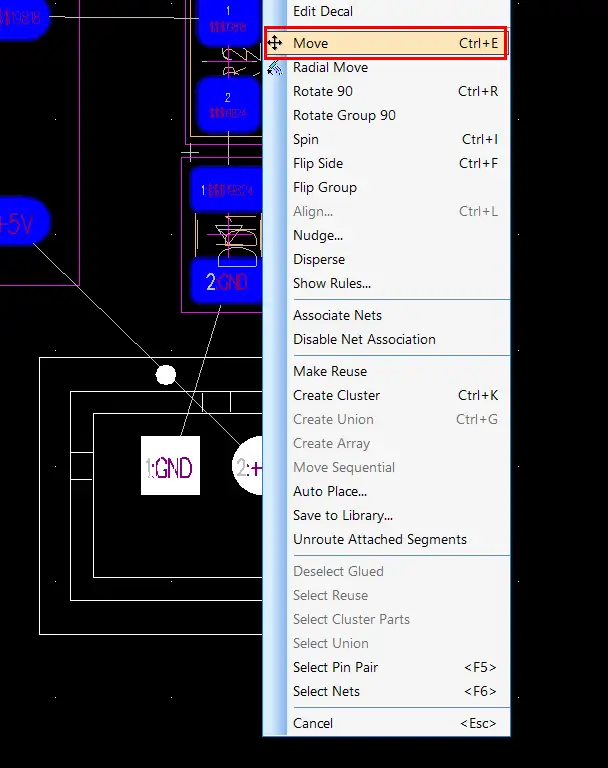

右键选择Move或者按Ctrl+E挪动器件。

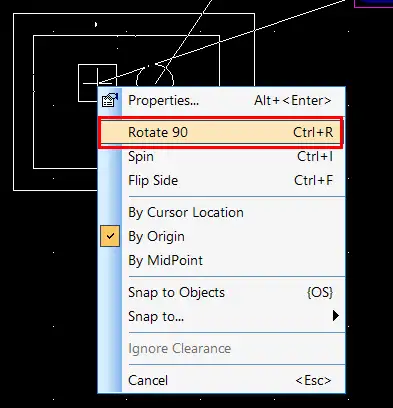

右键Rotate 90 或者Ctrl+R可将器件调转90度

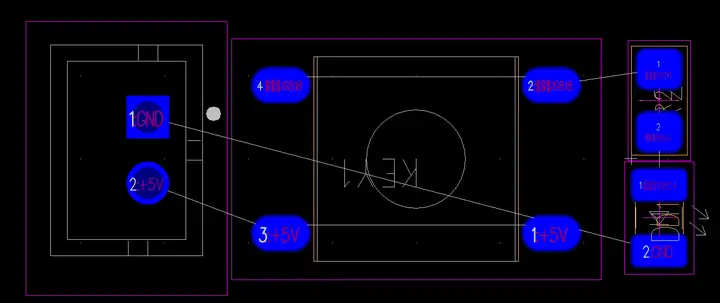

最后，将所有元器件摆放的位置如下：
Tips: Mentor PADS特点之一就是很多菜单选择在鼠标右键里，应活学活用鼠标右键。
了解完PADS的基本设置和操作后，那么接下来该上手如何走线了？

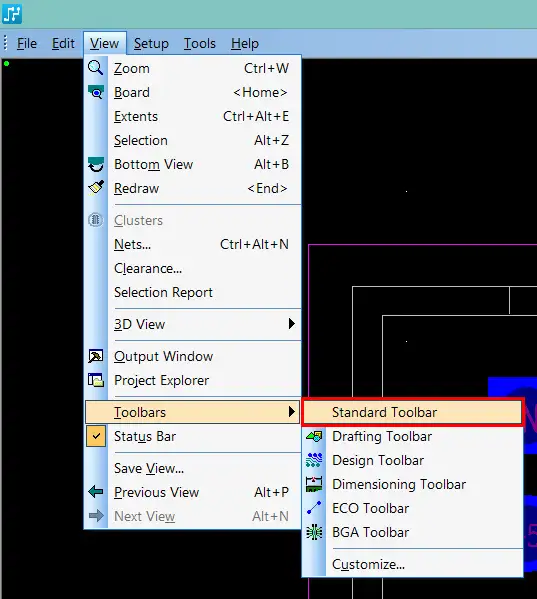

菜单栏View→Toolbars打开Standard Toolbar标准工具栏
点击Design Toolbar设计工具栏
点击Add Route图标或者直接按键盘上F2按键即可开始走线。
左键点击器件引脚，和飞线上相连的另外一个引脚相连后双击左键即完成走线（或者右键选择Complete）。
问：如何设置走线的线宽？
答: 走线前按W 10 后回车即将线宽设置为10mil ; W 20 后回车即将线宽设置为20mil
Tips1: 通过键盘直接输入命令的方式为PADS的另外一个突出特色，可以非常便捷地对PADS进行设置，此方式被称为无模命令(Modeless Command)。其他常用无模命令：
T 只显示Top层。
B只显示Bottom层。
SST(Silk Screen Top)只显示丝印顶层。
PMT（Paste Mask Top）只显示助焊顶层/钢网顶层。
SMT(Solder Mask Top)只显示阻焊顶层/绿油顶层。
Q 测量间距。

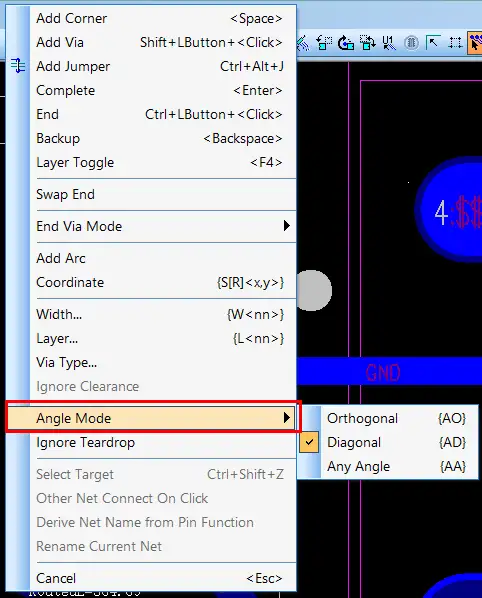

Tips2：走线时右键可选择走线的角度。
（无模命令AA任意角度，AD四十五度，AO直角走线）

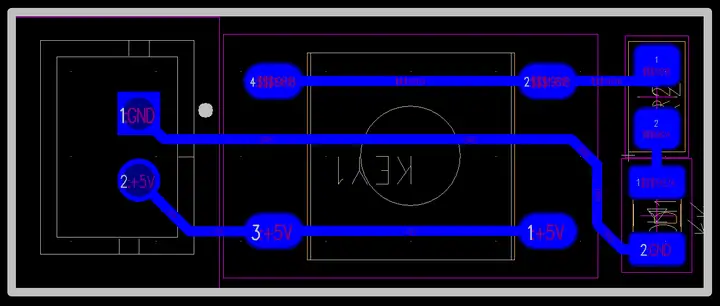

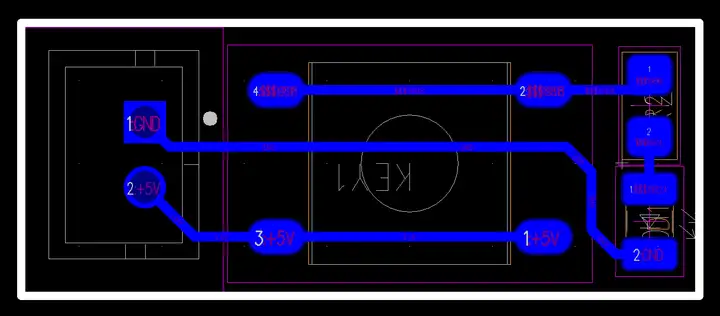

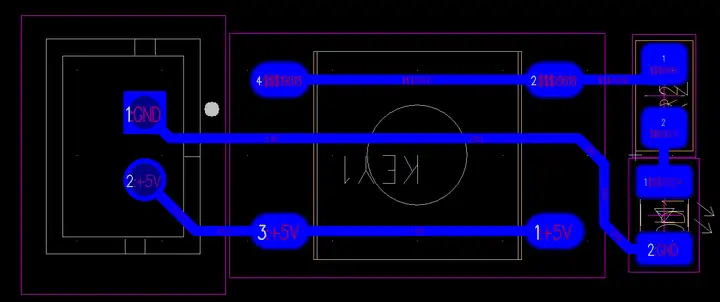

最后完成走线如下所示：
但是这个板子还没有板框，缺少板框PCB板厂将无法制作这块PCB，那么如何画板边框？
点击选择Drafting Toolbar绘图工具栏
点击2D Line

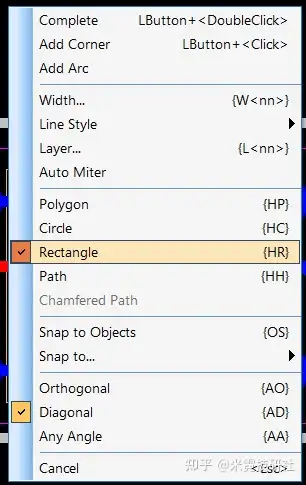

右键选择Rectangle 矩形框
画出一个矩形框（图中黄色）
点击Select Mode或者按ESC键

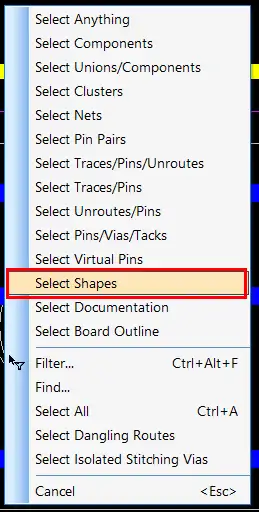

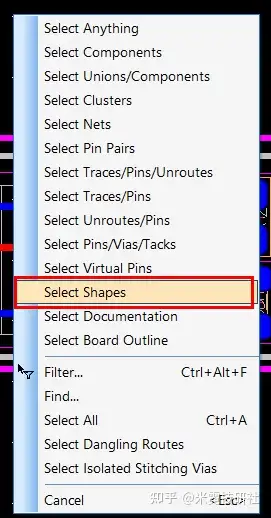

右键选择Select Shapes
左键选中2D Line后将高亮显示（High Light）。

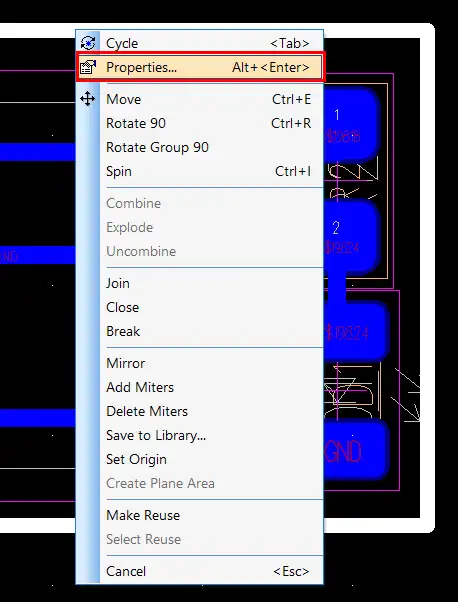

再右键菜单中选择Properties 或者Alt+Enter

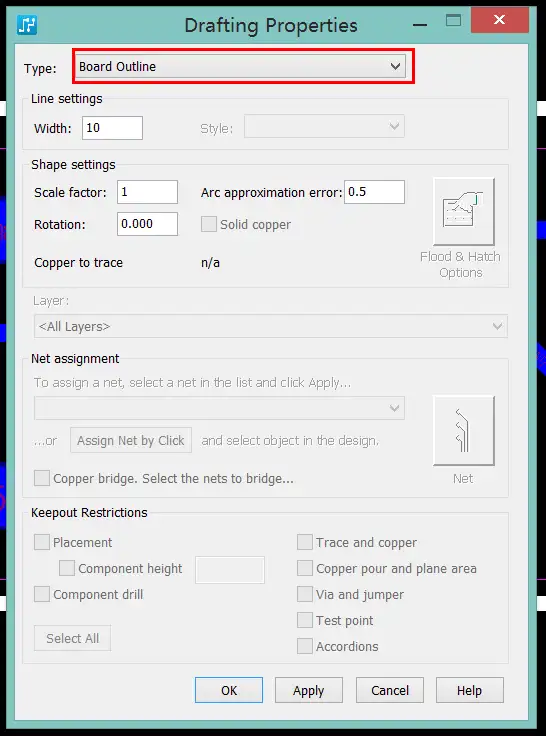

在Type中将2D Line设置为Board Outline
点击OK设置成功后板边框将以灰色显示。
问：接入电源时不知道极性，如何标明座子的正负极？
答：添加丝印即可，选择Text

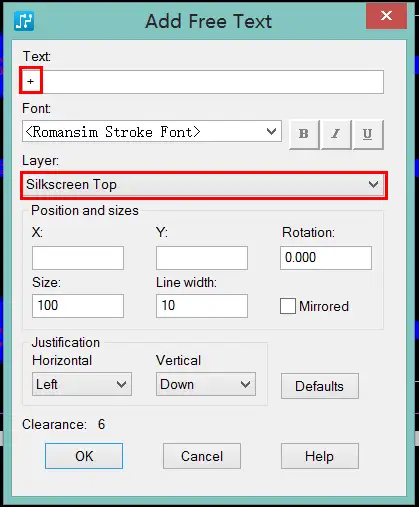

Text中输入“+”，Layer层选择Silkscreen Top（丝印顶层）
OK后摆放到板子上。

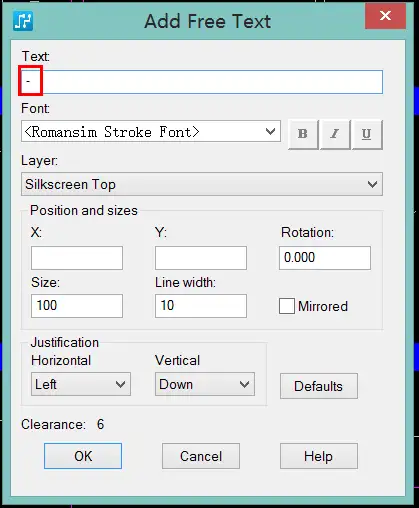

同理输入“-”后放到板子上。

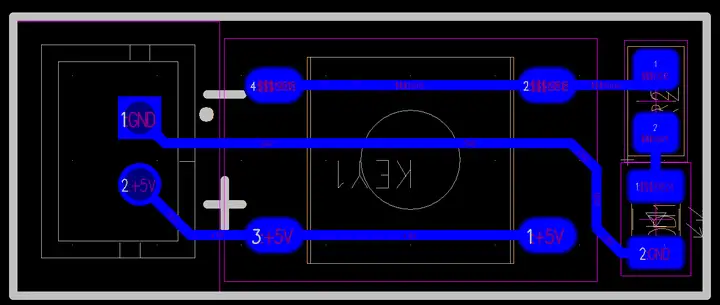

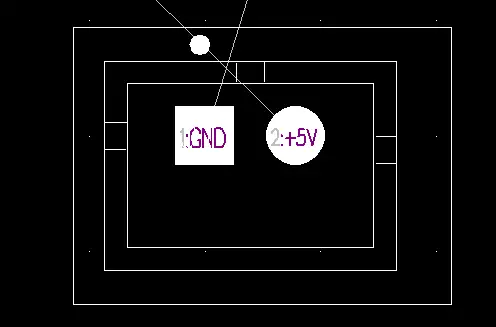

丝印摆放效果如下。同理按上述也可将Layer层设置为Silkscreen Bottom（丝印底层）
如果放Silkscreen Bottom做出来的PCB丝印将在底层。
这样标明正负极后就知道如何接入电源了。
问题：该板为单面Top层走线板，如果要双面走线该如何操作？

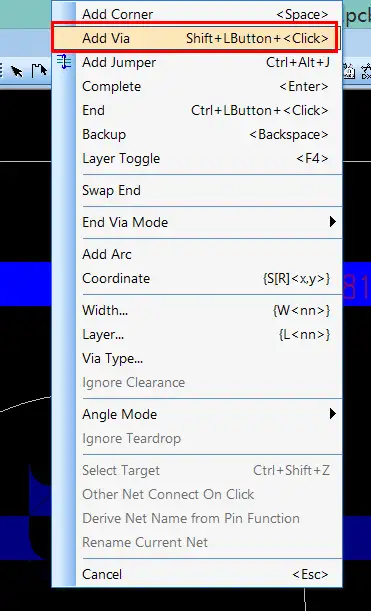

方法1: 走线过程中右键选择Add Via
方法2：走线过程中按键盘上F4键

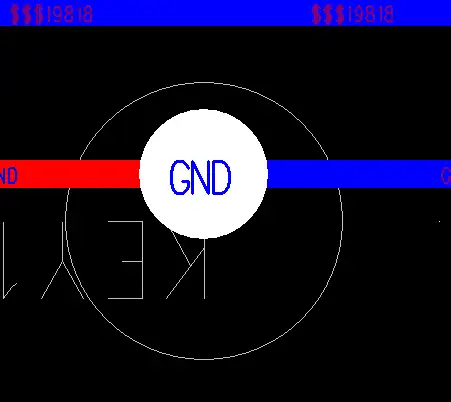

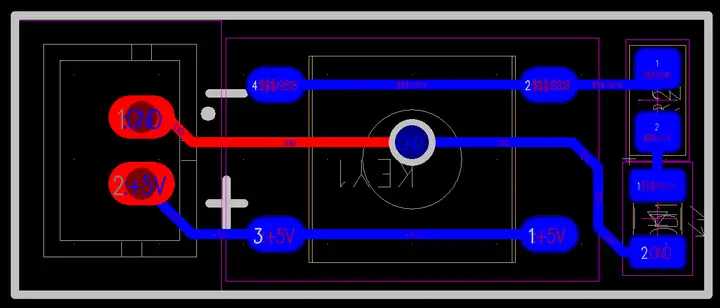

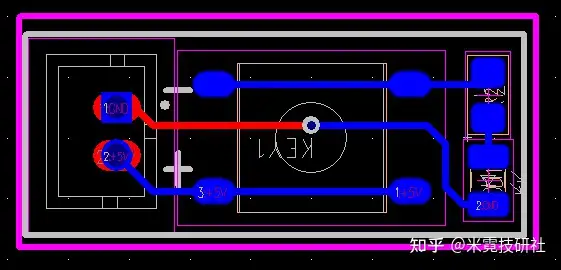

图中蓝色为顶层走线（Top Layer），红色为底层走线（Bottom Layer），两者通过过孔穿过PCB连接。
问题：走线时过孔太大，如何设置过孔大小？

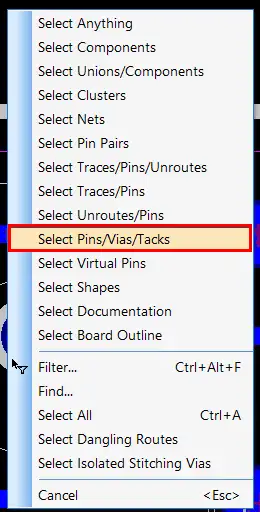

答：右键选择Select Pins/Vias/Tacks
左键点击过孔，过孔选中时将高亮显示。

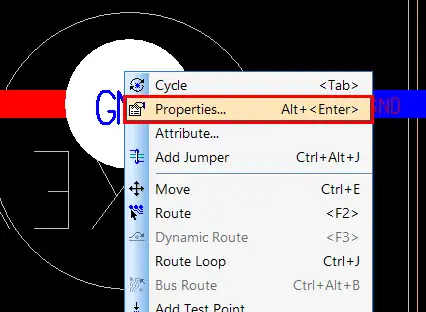

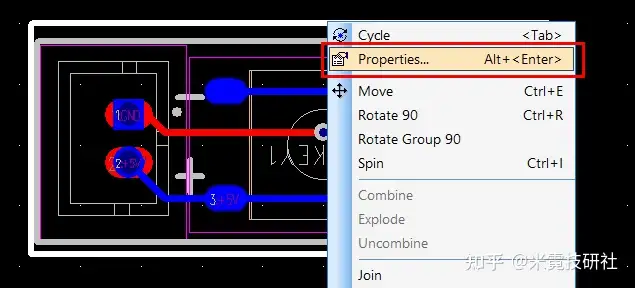

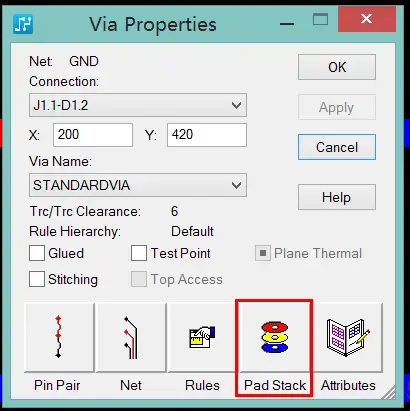

右键选择Properties或者Alt+Enter

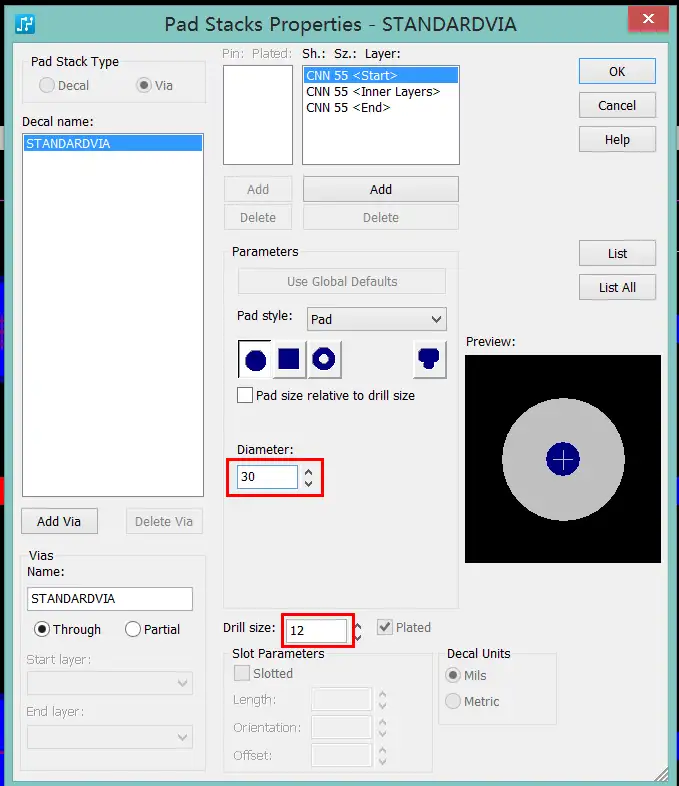

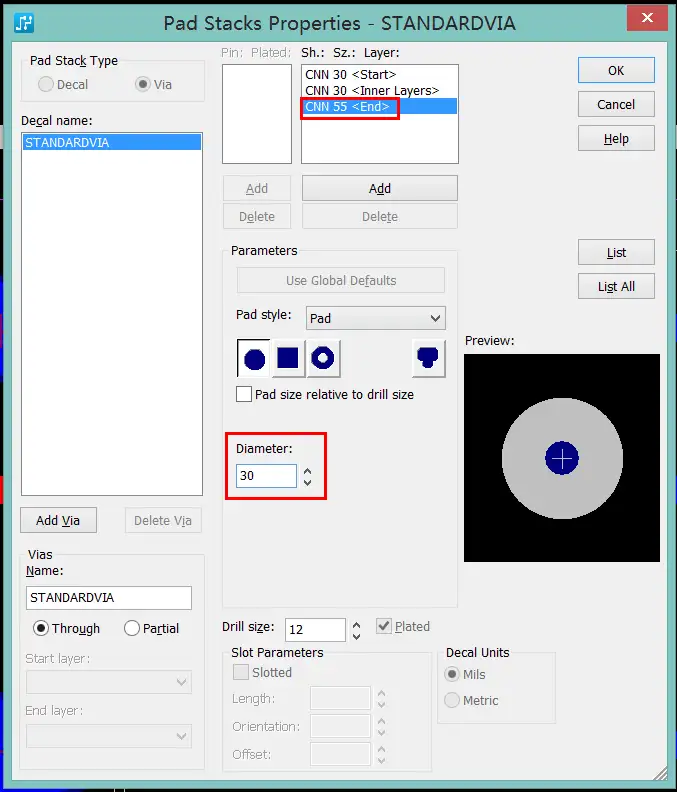

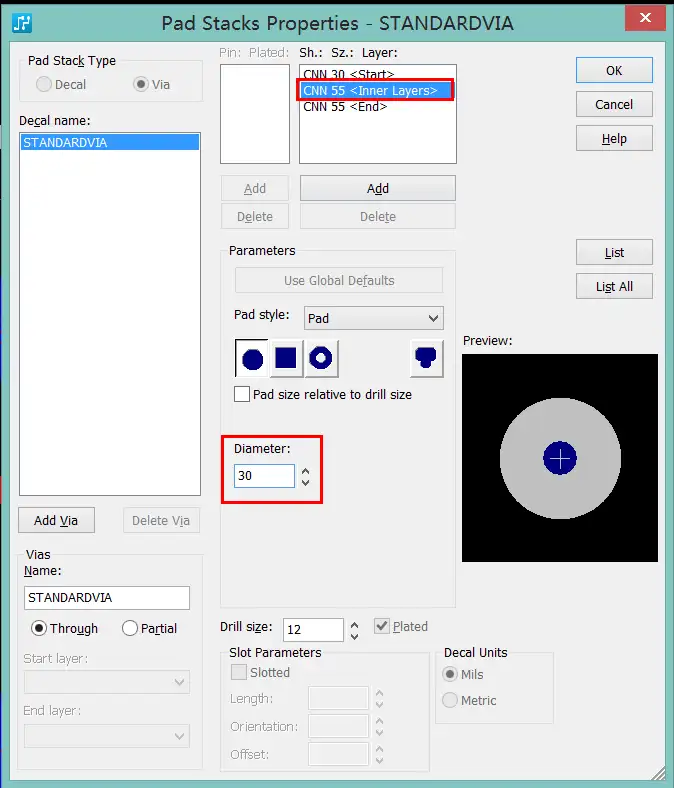

点击Pad Stack
将Diameter直径设置为30，Drill Size钻孔设置为12
选中Inner Layer，将内层直径设置为30
选择End层，将End层直径设置为30
Tips: 过孔需修改Start层、Inner Layer层和End 层三个层的直径设置。所有层共用Drill Size所以Drill Size只需设置1次。
修改完成后点OK，由此完成对过孔的设置。

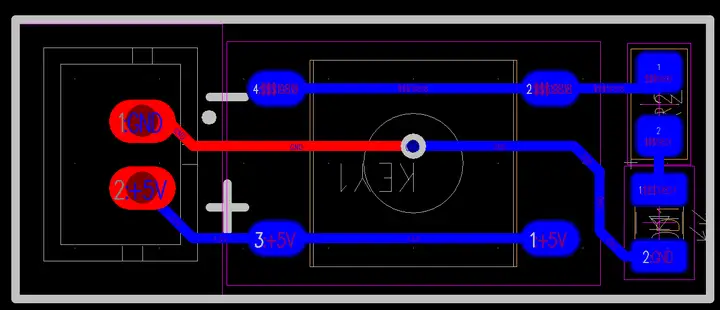

将丝印层摆放好，由此，一块PCB 就画好了。
但是到此并未结束，常规的板子都有进行铺铜处理，PADS中如何铺铜？
2D Line

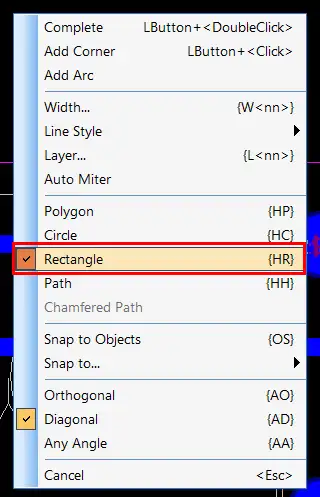

Rectangle

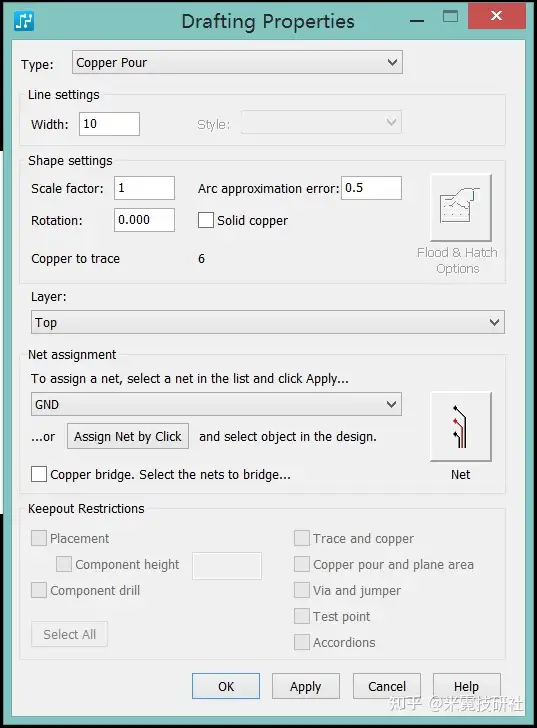

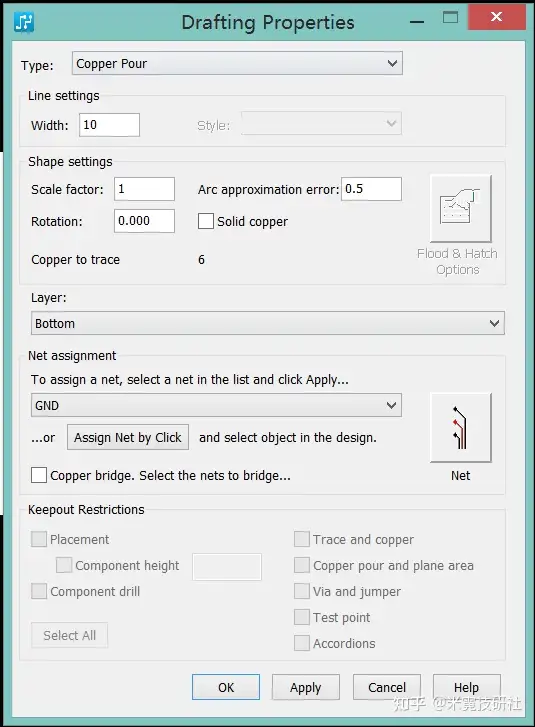

Type中将2D Line修改为Copper Pour覆铜板，Layer选择Top层，与GND网络关联，点击OK。
同理按上述操作，再画2D Line, 改为Copper Pour,底层Bottom,与GND网络关联后点击OK.

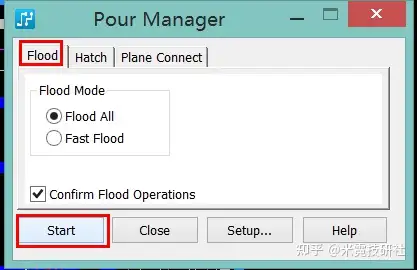

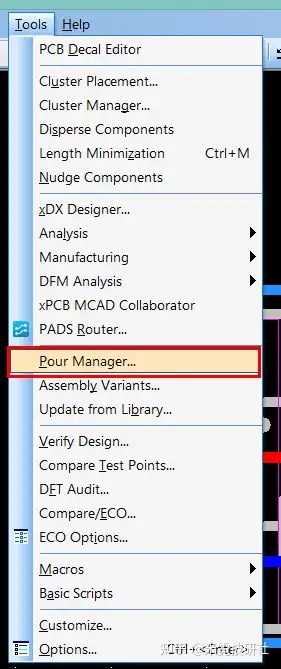

以上处理完成后Toos——Pour Manager
Flood→Start

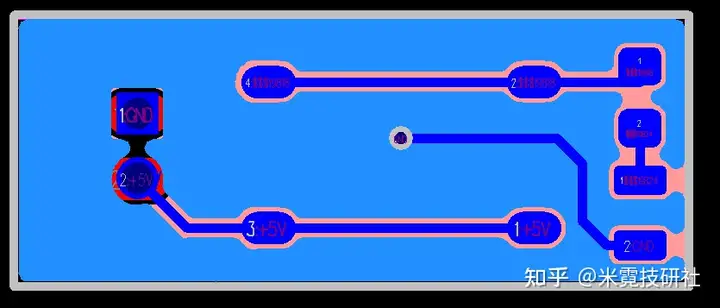

铺铜后Top层如下图所示：

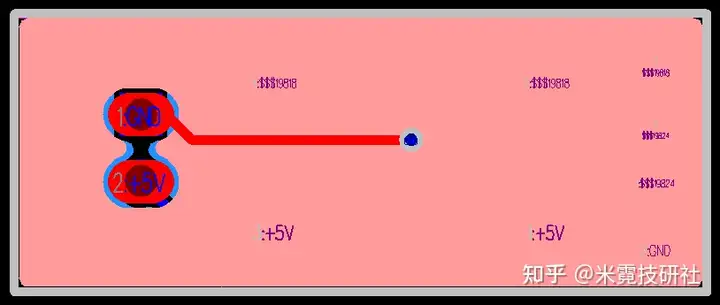

Bottom层如下图所示：
最后，如何检查设计的PCB是否满足前述设置的设计规则？

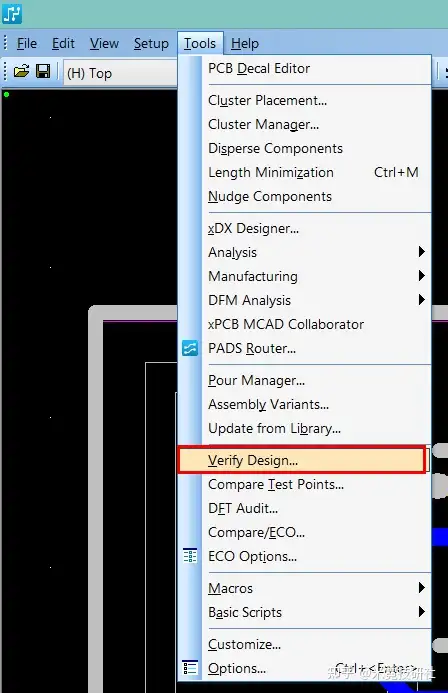

Tools→Verify Design验证设计

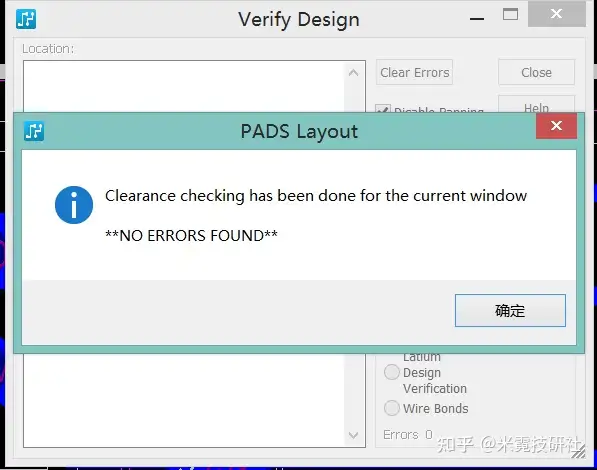

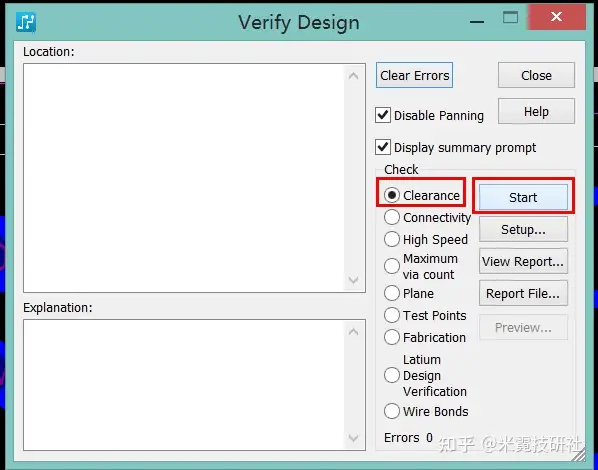

选中Clearance后点击Start检查间隙是否满足设计规格

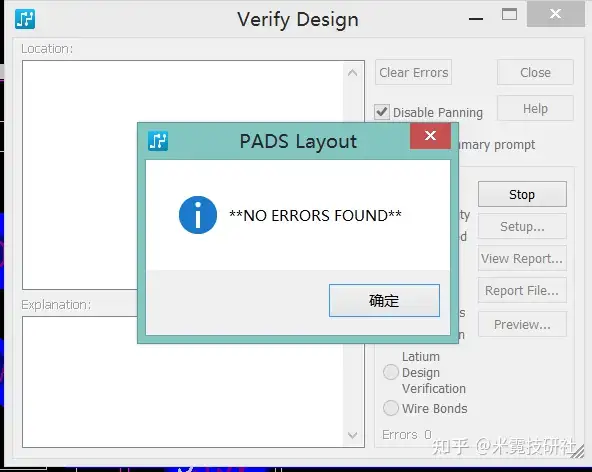

无错误：
检查连通性，此项能够检查出来是否还有网络未连接。

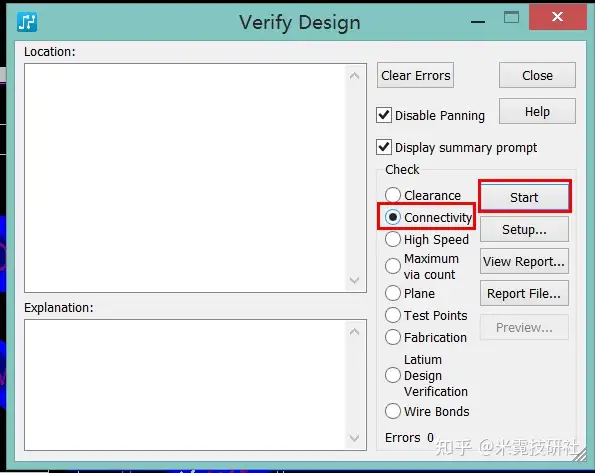

选中Connectivity后点击Start
*NO ERRORS FOUND*
接下来如何输出资料？也就是如何出Gerber
File→CAM→Import导入CAM模板，然后Run即可输出Gerber。
Q&A 提问与解答
Q: 覆铜时Flood和Hatch有什么差别？
A: FLOOD是按照设计规则重新给PCB灌铜或是给刚LAY好的板子覆铜。HATCH是用来恢复灌铜的。如果将PADS画好的源文件给PCB厂做板，已经铺好铜的PCB再次打开时，看到的文件就是没有铜的，只有铜框，板厂一般采用Hatch来恢复灌铜。
文中附件：
T01.asc文件
链接：https://pan.baidu.com/s/1OBbjHBTEk53AAtHM27a7mA
提取码：mini
Mentor PADS VX0三合一精简版(210MB) 链接：https://pan.baidu.com/s/19ldnNNbAwYpdZ4lZbdDyZQ
提取码：mini
文档日志：
2021/07/12 v1.0 初版。
2021/07/13 v1.1 完善内容，增加设计规格，铺铜，检查等。
