什么是JTAG
JTAG (Joint Test Action Group,联合测试工作组) 是一种国际标准测试协议(IEEE 1149.1 兼容),主要用于芯片内部测试。
JTAG 的基本原理是在器件内部定义一个 TAP(Test Access Port,测试访问口)通过专用的 JTAG 测试工具对内部节点进行边界扫描测试。
边界扫描的原理

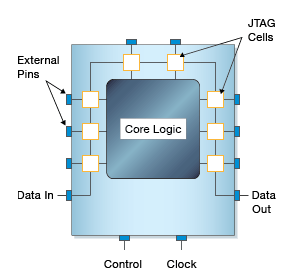

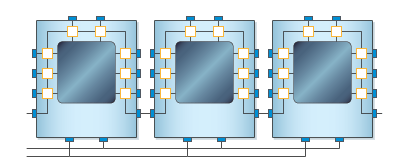

芯片的每个主要输入信号和主要输出信号(也可以简单理解为引脚)都配备了一个名为边界扫描单元的多功能存储器。请参见图1箭头指向,上排引脚代表输入引脚,下排引脚代表输出引脚。如下图,外围的深色的10个小矩形就是芯片引脚,内部的蓝色椭圆代表芯片的内部电路,黄色的串成串的小方框就是边界扫描单元。

边界扫描单元的集合被配置为一个个并行输入并行输出(parallel-in, parallel-out)的移位寄存器。并行加载操作(称为捕获capture)会将设备输入引脚上的信号值加载到输入单元中,并将从核心逻辑传递到设备输出引脚上的信号值加载到输出单元中。并行卸载操作(称为更新update)会将已经存在于输出扫描单元中的信号值通过设备输出引脚传出,已经存在于输入扫描单元中的信号值将被传递到核心逻辑中。数据还可以以串行模式在移位寄存器之间进行移位(称为串行移位Shift),从测试专用设备输入引脚(TDI)开始,到的专用设备输出引脚(TDO)结束。测试时钟TCK通过另一个专用设备输入引脚提供,操作模式由测试模式选择(TMS)串行控制信号控制。
下图是一个基本的通用边界扫描单元,即图1中的一个小黄框。它具有四种操作模式:正常模式、更新模式、捕获模式和串行移位模式。存储器元件被展示为一个简单的D触发器,具有前端和后端数据的多路复用。

在正常模式下,Data_In直接传递到Data_Out,这代表着非JTAG调试状态下,芯片正常工作时的信号传递。在更新模式下,输出寄存器的内容通过Data_Out传递出来,这代表调试状态下,边界扫描单元中的值被插入了芯片的信号传递流程中,这个值可以是预先写入的默认值,也可以是之前通过TDI串行输入到边界扫描单元中的。在捕获模式下,Data_In信号被路由到移位寄存器并且在下一个时钟周期捕获。这代表调试状态下,边界扫描单元可以捕获芯片原本数据流中的值。在移位模式下,一个寄存器的Scan_Out通过硬连线路径传递给下一个寄存器的Scan_In,即从图1中一个小黄框传递给下一个小黄框。需要注意的是,捕获和移位操作不会干扰从并行输入端到并行输出端的数据传递。这允许在运行过程中“即时”捕获操作值,并且可以在不干扰功能模式的情况下进行检查。
JTAG协议
标准的 JTAG 接口是 4 线:TMS(测试模式选择)、TCK(测试时钟输入)、TDI(测试数据输)、TDO(测试数据输出),
- 测试数据输入(TDI)
TDI是数据输入的接口。所有要输入到特定寄存器的数据都是通过TDI接口一位一位串行输入的(由TCK驱动)。其默认值为1。 - 测试数据输出(TDO)
TDO是数据输出的接口。所有要从特定的寄存器中输出的数据都是通过TDO接口一位一位串行输出的(由TCK驱动)。在移位操作期间有效,其默认值为Z。 - 测试模式选择(TMS)
TMS信号用来控制TAP状态机的转换。通过TMS信号,可以控制TAP在不同的状态间相互转换。TMS信号在TCK的上升沿有效。其默认值为1。TMS信号受控于JTAG控制器(例如JLINK)。 - 测试时钟(TCK)
TCK为TAP的操作提供了一个独立的、基本的时钟信号,TAP的所有操作都是通过这个时钟信号来驱动的。
此外还有一个可选信号线TRST(复位)
- 测试复位(TRST)
TRST可以用来对TAP Controller进行复位(初始化)。默认值为1,低电平有效(复位状态),高电平释放。不过这个信号接口在IEEE 1149.1标准里是可选的,并不是强制要求的。因为通过TMS也可以对TAP Controller进行初始化复位。
JTAG 协议规定 TCK 下降沿输出 TDI 数据(芯片在上升沿采集TDI),并在 TCK 上升沿采集 TDO 数据(芯片在上升沿输出TDO),因此,在整个 JTAG 链中必须保证 TDI 至 TDO 的贯通延时(Propagation Delay)TCPD 必须小于 TCK 的 1/2 周期 TCLK/2,即△T=TCLK/2 –TCPD>0。
TMS和TCK(以及可选的TRST)连接到一个有限状态机控制器,该控制器产生各种控制信号。这些信号包括专用于IR的信号(ClockIR、ShiftIR、UpdateIR)和通用于所有数据寄存器的信号(ClockDR、ShiftDR、UpdateDR)。实际响应的数据寄存器是由IR的并行输出生成的条件控制信号启用的寄存器,根据特定的指令来确定。
下图为IEEE1149.1协议的架构。包括了以下元素:
- 4个专用测试引脚:TDI、TDO、TMS和TCK,以及可选复位TRST。这些引脚被统称为测试访问端口(TAP)。这也对应着JTAG通信时需要的4根线。
- 设备主输入和主输出引脚上的边界扫描单元,通过内部连接形成一个串行边界扫描寄存器(Boundary Scan Register,BSR)。
- 一个带有输入TCK、TMS和TRST(可选)的有限状态机TAP控制器。
- 一个n位(n≥2)指令寄存器(IR),保存当前指令。
- 一个1位旁路寄存器(Bypass)。
- 一个可选的32位识别寄存器(IDCODE),能够加载一个永久设备识别码。
- 其它内建的控制或观测寄存器(TestData Register,TDR)
一般BSR, IDCODE,BYPASS Q是必须的,TDR是可选的(根据用户需求定义)。


指令寄存器
指令寄存器(IR)包括一个可连接到TDI和TDO的移位部分(Scan Register),以及一个保持部分(Hold Register),用于保存当前指令,图4是指令寄存器的内部结构。

通过TAP控制器,IR接收控制信号来实现移位部分的移入(shift-in)、移出(shift-out),以及将移位部分的内容传递到保持部分进行更新操作。还可以将某些硬连接的值加载(捕获)到IR的移位部分中。
IR的长度至少为两位,以允许编码四个强制性指令——旁路(Bypass)、采样(Sample)、预装载(Preload)、边界扫描(Extest)。但IR的最大长度没有定义,以满足更多指令状态的设置。需要注意的是,在捕获模式下,最低有效位必须是01。目前业界一般使用4位或者8位。
IEEE1149.1-2001版本的标准描述了四个强制性指令:Bypass、Sample、Preload和Extest。
- Bypass
Bypass指令必须被赋予全1的代码。如果当前芯片并不是我们的调试目标,而它又在JTAG扫描链当中,那么便把Bypass指令被加载到指令寄存器(IR),TAP控制器会将测试数据输入(TDI)引脚上的数据直接通过Bypass寄存器并输出到测试数据输出(TDO)引脚上,跳过了目标设备的其他寄存器,提供一条TDI到TDO之间的最短通路。根据定义,IR的保持部分的初始状态应包含Bypass指令代码,除非已经实现了可选的识别寄存器(Ident),此时在保持部分应该存在Idcode指令代码。 - Sample和Preload
Sample和Preload指令在执行时都选择边界扫描寄存器。Sample指令设置边界扫描单元以采样(捕获)进入设备的值。Preload指令用于在某些后续操作之前将已知值预装载到输出边界扫描单元中。Sample和Preload指令的代码没有定义。 - Extest
Extest指令在进行互连测试之前选择边界扫描寄存器。在2001年之前的标准版本中,Extest的代码被定义为全0的代码。自2001年起,该代码不再定义。
IEEE1149.1标准还定义了一些可选指令:
- Intest
Intest是一种选择边界扫描寄存器的指令,用于在对设备的核心逻辑应用测试之前进行准备。 - Idcode
Idcode是一种选择在TDI和TDO之间的识别寄存器的指令,用于加载内部硬连接的Idcode值并通过TDO读取。请注意,如果加载了Idcode指令,如果设备上没有识别寄存器,则必须将Idcode指令解释为Bypass指令。 - Runbist
Runbist指令启动内部自测试例程,并将通过/失败结果寄存器放置在TDI和TDO之间。
常用的指令寄存器如下(以8位IR宽度举例):
- BYPASS:一般指令为8’hFF
- IDCODE:一般指令为8’h01,指明器件可识别ID
- EXTEST:外测试指令,BSD指令集
- INTEST:内测试指令,BSD指令集
- PROLOAD:预加载指令,BSD指令集
测试接入端口
测试接入端口(The Test Access Port ,TAP)用于与嵌入式系统内部的测试逻辑电路进行通信,它接受来自JLINK(或其他JTAG控制器)的TDI、TDO、TCK和TMS四根线的信号。TAP端口受TAP Controller控制,它们构成了一个状态机模型,受输入信号的控制,在16种状态之间进行切换。

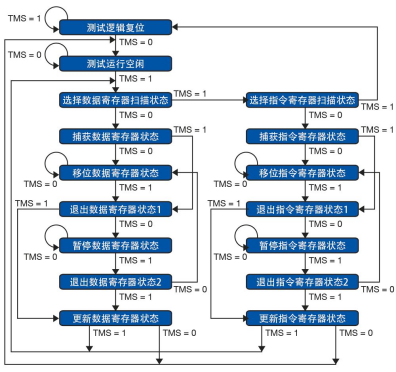

下图为TAP控制器的状态表。状态转换弧上的值是TMS的值。状态转换发生在TCK的上升沿上,输出值在TCK的下降沿上改变。

假设 TAP Controller 的当前状态为 Select-DR-Scan,在 TCK 的驱动下,如果 TMS = 0,TAP Controller 进入 Capture-DR 状态;如果 TMS = 1,TAP Controller进入 Select-IR-Scan 状态。
TAP控制器初始化时处于Test-Logic-Reset状态(”Asleep”状态)。只要TMS保持为1(默认值),状态将保持不变。将TMS拉低会导致状态转换到Run-Test/Idle状态(”Awake and do nothing”状态)。
TAP控制器规定必须在Test-Logic-Reset状态下上电。如果实例中没有设计TRST,则TAP控制器没有主复位功能。如果需要重新初始化控制器,可以通过将TMS发送数据“11111”(保持高电平并5个周期)来实现。同理,在任意状态下,只要TMS发送数据“1111100”即可回到Run-Test/Idle状态。
一般而言,TMS = 0会保持当前状态,而TMS = 1会导致状态转换。
在准备开始测试时,我们希望进入Select-IR-Scan状态,以准备加载和执行新指令。此时可以让TMS发送数据“11”,从Run-Test/Idle状态进入Select-IR-Scan状态。之后,根据需要依次经过Capture-IR、Shift-IR和Update-IR等各种状态。
最后一个操作是Update-IR操作,在此操作中,加载到IR的移位部分的指令将被转移到保持部分,成为当前指令。这导致IR不再作为连接在TDI和TDO之间的寄存器被选中,而是选择由当前指令标识的数据寄存器作为TDI和TDO之间的新目标寄存器(例如,如果指令是Bypass,则Bypass寄存器是选定的数据寄存器)。从此刻开始,我们可以使用通用的Capture-DR、Shift-DR和Update-DR控制信号来操作目标数据寄存器。
- Test-Logic Reset
系统上电后,TAP Controller 自动进入该状态。在该状态下,复位信号会被发送到所有寄存器组件,测试部分的逻辑电路全部被设置为初始状态并被禁用,以保证芯片核心逻辑电路的正常工作。通过 TRST 信号也可以对测试逻辑电路进行复位,使得 TAP Controller 进入 Test-Logic Reset 状态。前面我们说过 TRST 是可选的一个信号接口,这是因为在 TMS 上连续加 5 个 TCK 脉冲宽度的“1”信号也可以对测试逻辑电路进行复位,使得 TAP Controller 进入 Test-Logic Reset 状态。所以,在不提供 TRST信号的情况下,也不会产生影响。在该状态下,如果 TMS 一直保持为“1”,TAP Controller将保持在 Test-Logic Reset 状态下;如果 TMS 由“1”变为“0”,将使 TAP Controller 进入 Run-Test/Idle 状态。 - Run-Test/Idle
这个是 TAP Controller 在不同操作间的一个中间状态。这个状态下的动作取决于当前指令寄存器中的指令。有些指令会在该状态下执行一定的操作,而有些指令在该状态下不需要执行任何操作。在该状态下,如果 TMS 一直保持为“0”,TAP Controller 将一直保持在 Run-Test/Idle 状态下;如果 TMS 由“0”变为“1”,将使 TAPController 进入 Select-DR-Scan 状态。 - Select-DR-Scan
这是一个临时的中间状态。如果 TMS 为“0”,TAP Controller进入 Capture-DR 状态,后续的系列动作都将以数据寄存器作为操作对象;如果 TMS 为“1” ,TAP Controller 进入 Select-IR-Scan 状态。 - Capture-DR
当 TAP Controller 在这个状态中,在 TCK 的上升沿,芯片输出管脚上的信号将被“捕获”到与之对应的数据寄存器的各个单元中去。如果 TMS 为“0”,TAP Controller 进入 Shift-DR 状态;如果 TMS 为“1”,TAPController 进入 Exit1-DR 状态。 - Shift-DR
在这个状态中,由 TCK 驱动,每一个时钟周期,被连接在 TDI 和 TDO 之间的数据寄存器将从 TDI 接收一位数据,同时通过 TDO 输出一位数据。如果 TMS 为“0” ,TAP Controller 保持在 Shift-DR 状态; 如果 TMS 为“1” ,TAP Controller 进入到 Exit1-DR 状态。假设当前的数据寄存器的长度为 4。如果 TMS 保持为 0,那在 4 个 TCK 时钟周期后,该数据寄存器中原来的 4 位数据(一般是在 Capture-DR 状态中捕获的数据)将从 TDO 输出来;同时该数据寄存器中的每个寄存器单元中将分别获得从 TDI 输入的 4 位新数据。 - Update-DR
在 Update-DR 状态下,由 TCK 上升沿驱动,数据寄存器当中的数据将被加载到相应的芯片管脚上去,用以驱动芯片。在该状态下,如果 TMS 为“0”,TAP Controller 将回到Run-Test/Idle 状态;如果 TMS 为“1”,TAP Controller 将进入 Select-DR-Scan 状态。 - Select-IR-Scan
这是一个临时的中间状态。如果 TMS 为“0” ,TAP Controller进入 Capture-IR 状态,后续的系列动作都将以指令寄存器作为操作对象;如果 TMS 为“1”,TAP Controller 进入 Test-Logic Reset 状态。 - Capture-IR
当 TAP Controller 在这个状态中,在 TCK 的上升沿,一个特定的逻辑序列将被装载到指令寄存器中,系统发出 Capture-EN 信号,将 Din 信号捕获到 Capture 寄存器。如果 TMS 为“0”,TAP Controller 进入 Shift-IR状态;如果 TMS 为“1” ,TAP Controller 进入 Exit1-IR 状态。 - Shift-IR
在这个状态中,系统发出 Shift-EN 信号。由 TCK 驱动,每一个时钟周期,被连接在 TDI 和 TDO 之间的指令寄存器将从 TDI 接收一位数据,同时通过 TDO 输出一位数据。如果 TMS 为“0”,TAP Controller 保持在 Shift-IR 状态; 如果 TMS 为“1” ,TAP Controller 进入到 Exit1-IR 状态。假设指令寄存器的长度为 4。如果TMS 保持为 0,那在 4 个 TCK 时钟周期后,指令寄存器中原来的 4bit 长的特定逻辑序列(在 Capture-IR 状态中捕获的特定逻辑序列)将从 TDO 输出来,该特定的逻辑序列可以用来判断操作是否正确;同时指令寄存器将获得从 TDI 输入的一个 4bit 长的新指令。 - Update-IR
在这个状态中,系统发出 Update-IR 信号,在 Shift-IR 状态下输入的新指令将被用来更新 Capture 寄存器。

需要注意的是,TDO只在 Shift-DR/Shift-IR 状态下有效,其他状态TDO为High-Z。
指令寄存器和数据寄存器访问的一般过程如下:
- 系统上电,TAP Controller 进入Test-Logic Reset状态,然后依次进入:Run-Test/Idle →Select-DR-Scan →Select-IR-Scan →Capture-IR →Shift-IR →Exit1-IR →Update-IR,最后回到Run-Test/Idle状态。
在Capture-IR状态中,一个特定的逻辑序列被加载到指令寄存器当中;然后进入到Shift-IR状态。在Shift-IR状态下,通过TCK的驱动,可以将一条特定的指令送到指令寄存器当中去。每条指令都将确定一条相关的数据寄存器。然后从Shift-IR →Exit1-IR →Update-IR。在Update-IR状态,刚才输入到指令寄存器中的指令将用来更新指令寄存器。最后,进入到Run-Test/Idle状态,指令生效,完成对指令寄存器的访问。 - 当前可以访问的数据寄存器由指令寄存器中的当前指令决定。要访问由刚才的指令选定的数据寄存器,需要以 Run-Test/Idle 为起点,依次进入 Select-DR-Scan →Capture-DR →Shift-DR →Exit1-DR →Update-DR,最后回到Run-Test/Idle状态。在这个过程当中,被当前指令选定的数据寄存器会被连接在TDI和TDO之间。通过TDI和TDO,就可以将新的数据加载到数据寄存器当中去,同时,也可以捕获数据寄存器中的数据。
在Capture-DR状态中,由TCK的驱动,芯片管脚上的输出信号会被“捕获”到相应的边界扫描寄存器单元中去。这样,当前的数据寄存器当中就记录了芯片相应管脚上的输出信号。接下来从Capture-DR进入到Shift-DR 状态中去。在Shift-DR状态中,由TCK驱动,在每一个时钟周期内,一位新的数据可以通过TDI串行输入到数据寄存器当中去,同时,数据寄存器可以通过TDO串行输出一位先前捕获的数据。在经过与数据寄存器长度相同的时钟周期后,就可以完成新信号的输入和捕获数据的输出。接下来通过Exit1-DR状态进入到Update-DR状态。在Update-DR状态中,数据寄存器中的新数据被加载到与数据寄存器的每个寄存器单元相连的芯片管脚上去。最后,回到Run-Test/Idle状态,完成对数据寄存器的访问。
