色环电阻

贴片电阻

1. 三位数标注法

如常见的 103，前两位表示的是有效数字，第三位数表示科学计数法中 10 的幂指数，一般精度为 ±5%(J),±2%(G)，单位是 Ω，计算公式如下：

103=10∗10³=10K

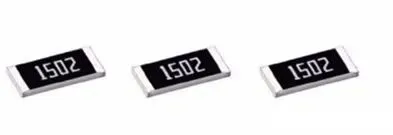

2. 四位数标注法

4 位数标注法由 4 个数字组成，电阻的精度 ±1％。前面三位是有效数字，第四位表示科学计数法中 10 的幂指数，单位是 Ω，计算公式如下：

1502=150∗10²=15K

3. 数字 + 字母标注法

1> 字母表示小数点位置

R 表示小数点位置的方法是由数字和字母组成，这里只需要把 R 换成小数点即可。

例如：5R6=5.6Ω、R16=0.16Ω

字母 M、k、R、m 都可以用来表示小数点。单位为 mΩ 时，m 表示小数点位置，例如 5K1=5.1KΩ

2> 三位数乘数代码标注法

丝印为两个数字加一个字母的电阻，一般是精密电阻，这种精密贴片电阻是对某一个优先数进行编码，然后通过代码找到其代表的数值。

前两位数字所代表的数值大小，可以查找 E-96 阻值代码表，如表所示。

代码	阻值	代码	阻值	代码	阻值	代码	阻值
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

查找第三位字母表示的 10 的几次幂，可以查找 E-96 乘数代码表，如表所示。

代码	A	B	C	D	E	F	G	H	X	Y	Z
乘数	100	101	102	103	104	105	106	107	10-1	10-2	10-3

则上图中 01C 的阻值计算方法为：

查表 1 得：01 对应阻值 100，

查表 2 得：C 对应乘数为 10^2 即 100

01C 代表的是阻值为 100*100=10KΩ。
